Блок терморегулирования ВТР-210И-А 220АС (Вогезэнерго)

Блок терморегулирования ВТР-210И-А 220АС (Вогезэнерго)

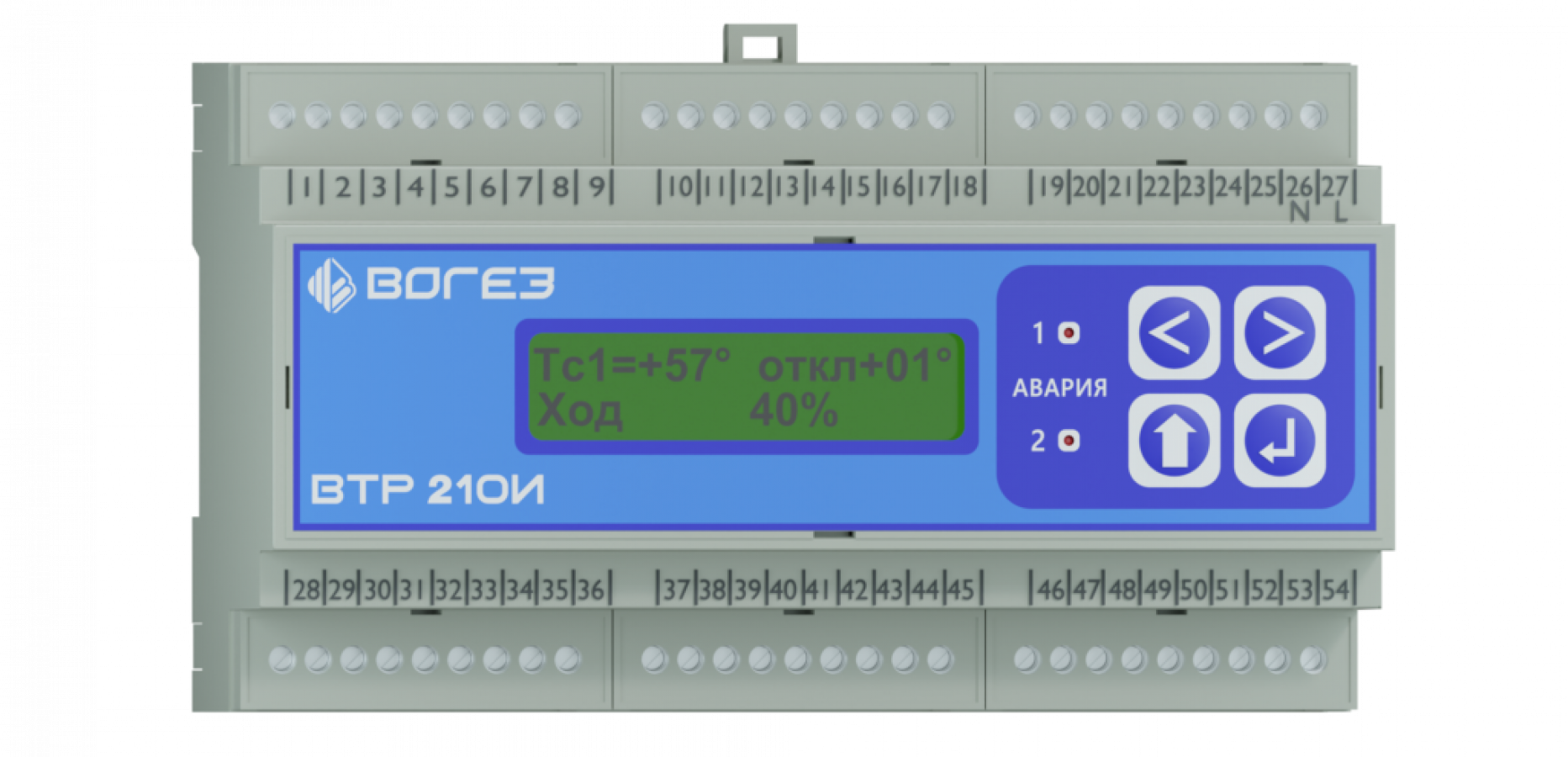

Мультипрограммный регулятор (исполнение для управления исполнительными механизмами унифицированным сигналом 4-20 мА) предназначен для автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника автоматического управления системой отопления здания с целью оптимизации расходования тепловой энергии, а также для использования в составе систем управления тех. процессами в качестве регулятора температуры. Прибор позволяет управлять двумя системами (контурами) регулирования и дополнительно клапаном подпитки.

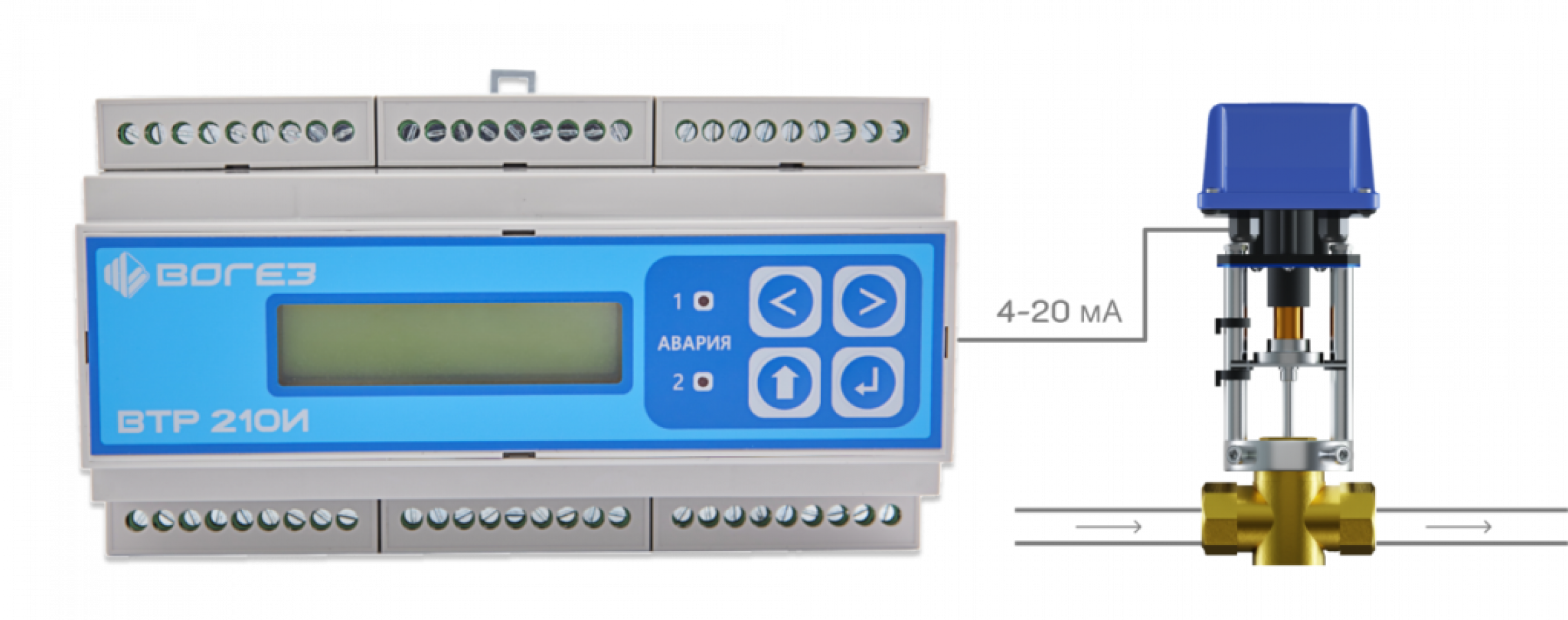

Контроллер совместим со следующими моделями электроприводов с аналоговым управляющим сигналом 4-20 мА:

— ВЭП-131М;
— ВЭП-135М;
— ВЭП-138М;
— ВЭП-131МВ;
— ВЭП-135МВ;
— ВЭП-138МВ.

Отличительные особенности регулятор ВТР 210И-А для СО и ГВС

• Регулятор ГВС и СОВТР 210И (исполнения А) имеет возможность использования в качестве датчиков защиты насосов и работы насосов, датчика подпитки, датчиков-реле давления или перепада давления, а также датчика давления с выходным сигналом 4-20 мА;
• Порт RS 485 для работы с системой верхнего уровня (диспетчеризация);
• Порт RS 485 (служебный) для подключения блоков расширения.

Возможности регулятор ВТР 210И (исполнения А)

• Автоматическая (самоадаптация) и ручная настройка коэффициентов регулирования;
• Энергонезависимый архив всех контролируемых параметров (температура, давление, работа-авария насосов);
• Пять входов для подключения датчиков температуры ТСП с характеристикой Pt500 или Pt1000 и ее автоматическим определением  (один датчик наружного воздуха и четыре датчиков погружных, по два в каждом контуре);
• Шесть входов для подключения контактных датчиков-реле давления (перепада давления) или пять входов для подключения датчиков давления с выходным сигналом 4-20 мА;
• Четыре релейных выхода для управления основным и резервным насосами (по два в каждом контуре);
• Два аналоговых выхода для управления исполнительными механизмами регулирующих клапанов унифицированным токовым сигналом 4- 20 мА (по одному в каждом контуре);
• Два аналоговых входа 4-20 мА для контроля положения исполнительных механизмов;
• Задание с клавиатуры регулятора рабочего хода клапана (неполное закрытие, ограничение расхода);
• Релейный выход сигнала «АВАРИЯ» и дополнительная индикация аварии по каждом контуру на панели регулятора);
• Автоматическое определение диапазона регулирования клапана в процентах от полного хода за последние сутки, что позволяет понять, насколько правильно подобран клапан.

Функциональное назначение регулятора определяется номером программы, задаваемой пользователем с клавиатуры блока. Номера программ и соответствующие им функциональные назначения регулятора приведены в документе «Блок терморегулирования ВТР 210И-А. Руководство по эксплуатации».

Возможно использование блока в составе контрольно-измерительных комплексов через встроенный интерфейс RS-485.

Важно! При эксплуатации блок требуется обязательно размещать внутри шкафов со степенью защиты соответствующей условиям эксплуатации. В случае нарушения правил эксплуатации, может ухудшаться защита, примененная в данном оборудовании.

Характеристики:

Напряжение питающей сети, В: 230
Частота питающей сети: 50 Гц
Потребляемая мощность, ВА, не более: 4,5
Условия эксплуатации:
— температура окружающей среды: от 1 °С до 55 °С
— относительная влажность воздуха: до 80 %
Степень защиты блока управления: IP20
Количество каналов контроля температуры: 5
Количество входов для подключения датчиков давления:
-контактных или аналоговых (с выходным сигналом 4-20 мА): 6/5
Пределы измерения датчиков температуры:
— наружного воздуха, °С: от — 60 °С до +100 °С
— остальных датчиков, °С: от 0 °С до +150 °С
Тип датчиков температуры: ТСП (Pt500), ТСП (Pt1000), температурный коэффициент термопреобразователя сопротивления (α) соответствует 0,00385 °C-1 по ГОСТ 6651
Дискретность задания температуры: 1 °С
Количество выходов для управления исполнительными устройствами: 1
Количество выходов для управления насосами: 4 (по 2 в каждом контуре)
Выход сигнала «АВАРИЯ»: 1
Параметры выходов: релейные, 250 В, 8 А, cos φ=1
Архив данных (энергонезависимая память): 1476 значений с интервалом записи от 1 до 60 минут
Тип интерфейса связи: RS-485
Протокол обмена: Modbus RTU
Время автоматической настройки, мин, не более: 30
Габаритные размеры блока управления, мм, не более: 160х96х58
Масса блока управления, кг, не более: 1,2
Режим работы: круглосуточный
Срок службы: не менее 10 лет
