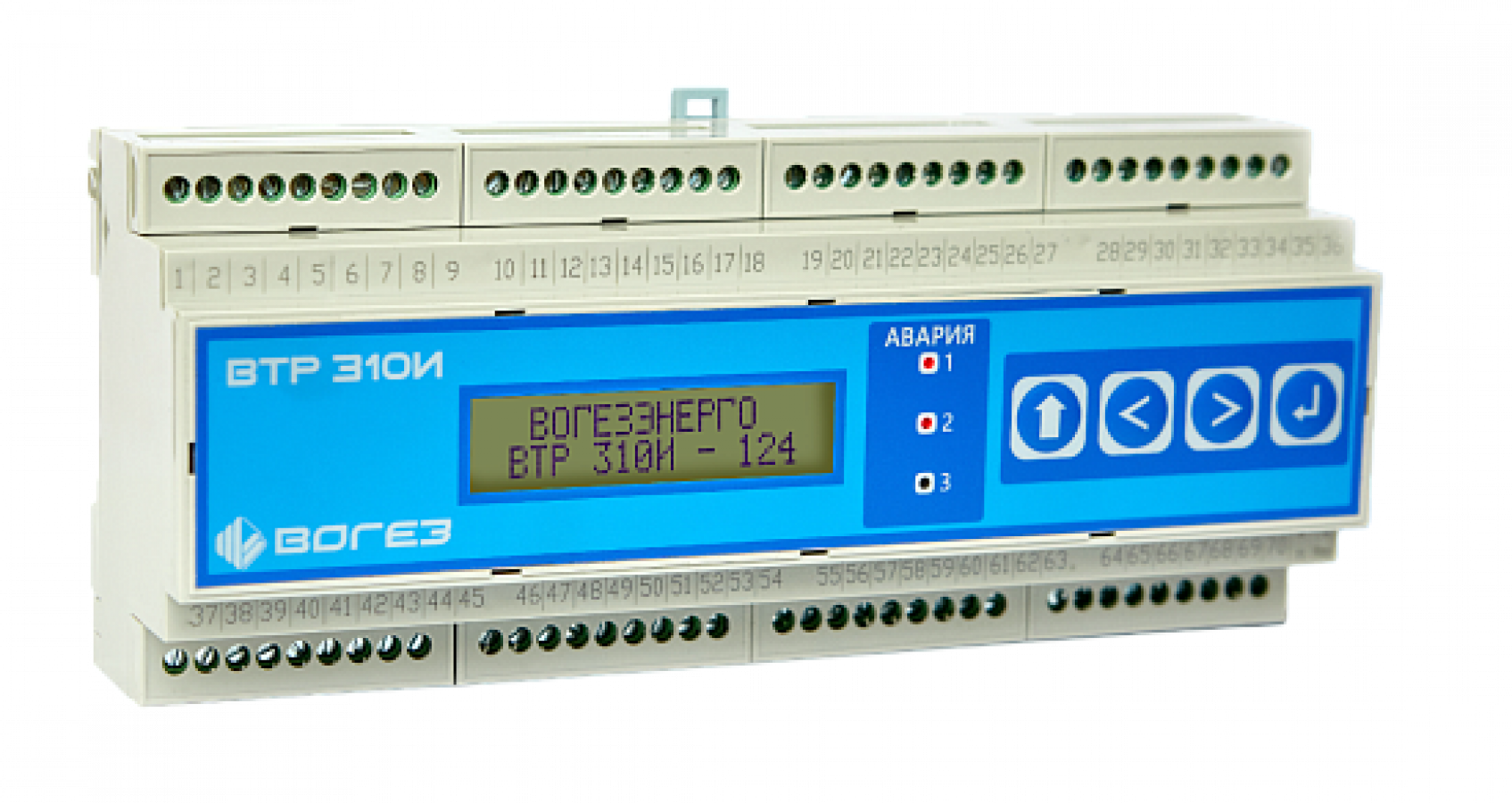

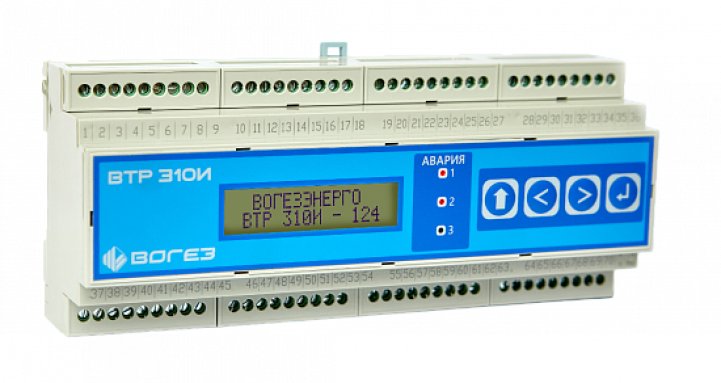

Блок терморегулирования ВТР-310И 220АС RS-485 (Вогезэнерго)

Блок терморегулирования ВТР-310И 220АС RS-485 (Вогезэнерго)

Микропроцессорный блок терморегулирования ВТР 310И (регулятор температуры для систем отопления и ГВС) предназначен для автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника, автоматического управления системой отопления здания с целью оптимизации расходования тепловой энергии, управления системой подпитки, управлением работой насосов, а также для использования в составе систем управления технологическими процессами в качестве регуляторов температуры. Регулятор позволяет управлять тремя системами (контурами) регулирования.

Отличительной особенностью ВТР 310И является наличие в памяти микропроцессора набора типовых программ. Пользователь имеет возможность задавать с клавиатуры регулятора номер программы для каждого контура регулирования, обеспечивающей выполнение требуемых функций. Управление системой подпитки может быть задано только для третьего контура.

Особенности:

• Задание функционального назначения каждого контура регулирования (отопление, горячее водоснабжение, подпитка, управление основным и резервным насосом с АВР) с клавиатуры;
• Автоматическая и ручная настройка коэффициентов регулирования;
• Энергонезависимый архив всех контролируемых параметров (температура, давление, работа-авария насосов);
• Количество подключаемых датчиков температуры: 6 погружных; 1 наружного воздуха;
• НСХ датчиков температуры Pt500 или Pt1000. Определение НСХ - автоматическое;
• Количество входов для подключения датчиков реле давления, перепада давления, датчиков давления с токовым выходом 4-20 мА - 8;
• Количество релейных выходов для управления основным и резервным насосами (по 2 в каждом контуре) — 6;
• Количество релейных выходов для управления электроприводами регулирующих клапанов c трехпозиционным управлением (по 2 в каждом контуре) - 6;
• Релейный выход сигнала «АВАРИЯ» и дополнительная индикация аварии по каждом контуру на панели регулятора;
• Порт RS-485 или Ethernet (под заказ) для работы с системой диспетчеризация верхнего уровня.

Характеристики:

Напряжение питающей сети, В: 220
Частота питающей сети, Гц: 50
Потребляемая мощность, ВА, не более: 5
Условия эксплуатации:
 - температура окружающей среды, °С: от 1 до 55
 - относительная влажность воздуха, %, не более: 80
Степень защиты регулятора: IP20
Количество каналов контроля температуры: 7
Количество входов для подключения контактных или аналоговых (с выходным сигналом 4…20 мА) датчиков давления*: 8
Пределы измерения температуры, °С: от минус 50 до плюс 150
Тип датчиков температуры**: ТСП (Pt500), ТСП (Pt1000), W100 =1,3850
Дискретность задания температуры, °С: 1
Количество релейных выходов для управления исполнительными механизмами регулирующих клапанов c трехпозиционной схемой управления: 6 (по 2 в каждом по контуре)
Количество релейных выходов для управления насосами: 6 (по 2 в каждом по контуре)
Релейный выход сигнала "АВАРИЯ": 1
Параметры выходов: релейные, 250 В, 8 А, cos φ=1
Архив всех контролируемых температур и давлений (энергонезависимая память): 1476 значений с интервалом записи от 1 до 60 минут
Тип интерфейса связи: RS-485 (Ethernet***)
Протокол обмена: Modbus RTU
Время автоматической настройки коэффициентов регулирования, мин,  не более: 30
Габаритные размеры, мм, не более: 212х91х58
Масса регулятора, кг, не более: 1,2
Режим работы: круглосуточный
Срок службы: не менее 10 лет

* Входное сопротивление - не более 250 Ом.
** Тип датчиков температуры (Pt500 или PT1000) определяется автоматически.
*** По согласованию с заказчиком.
