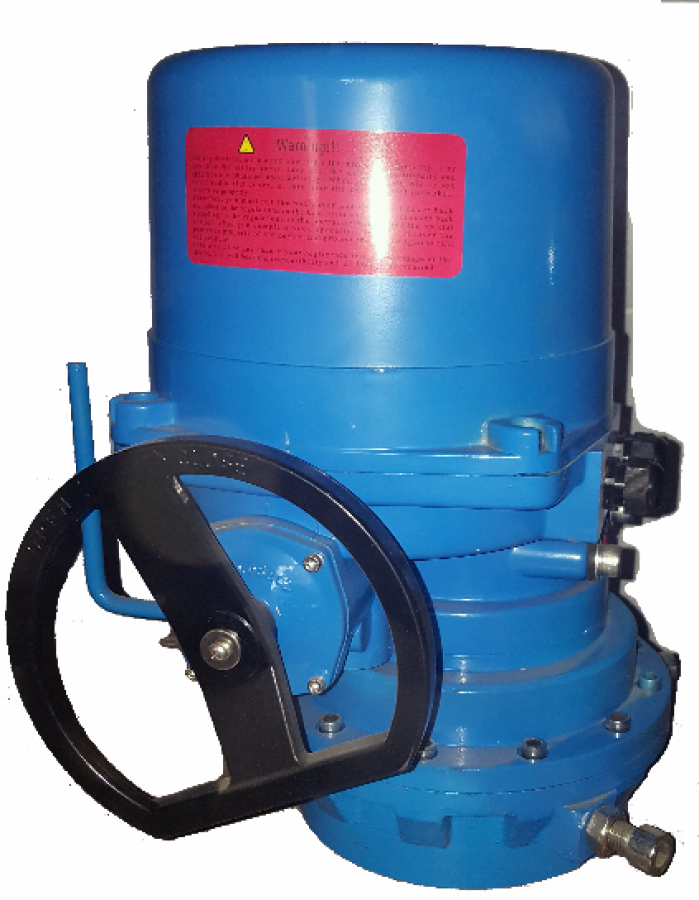

Электропривод QT 20-1 (380V) Ду 150 (KVANT)

Артикул: 74006

Бренд: KVANT
Диаметр условный (мм): 150
Вид: электропривод

86 540,81 ₽

шт

Под заказ

Kvant - российский бренд, существует с 1998 года. Производство расположено в Ленинградской области.

Направления деятельности достаточно разнообразны. Так, под брендом Kvant выпускается широкий спектр трубопроводной арматуры (затворы, задвижки, обратные клапаны), установки повышения давления и пожаротушения, блочные тепловые пункты, щиты управления, автоматика, насосы, крепежные изделия, фитинги.

Все продуктовые линейки Kvant производятся из качественных материалов. Они проходят весь комплекс тестирования на соответствие ГОСТ.

Помимо производственной деятельности компания также занимается разработкой и внедрением энергоэффективных проектов, модернизацией работающих объектов, проектированием и монтажом тепловых пунктов, установок повышения давления, пожаротушения, щитов управления.

Политика компании ориентирована не только на выпуск и продажу своих продуктовых линеек, но и на оказание широкого спектра услуг по организации бизнес-процессов на основе аутсорсинга, который активно используется сейчас в современном мире.

На нашем сайте представлены:

Затворы дисковые, редукторы, электроприводы Kvant

Обратные клапаны Kvant

Бренд: KVANT
Диаметр условный (мм): 150
Вид: электропривод

Электропривод QT 20-1 (380V) Ду 150 (KVANT)

Наиболее оптимальным решением для автоматизации управления дисковыми поворотными затворами или шаровыми кранами являются неполноповоротные (червертьоборотные) электроприводы серии QT.

Неполноповоротный привод – это привод, который передаёт крутящий момент при максимально одном полном обороте.

Особенности приводов серии QT

Электрические приводы серии QT являются надежными и высокотехнологичными устройствами и обладают следующими преимуществами:

корпус выполнен из алюминия и покрыт высококачественным антикоррозийным покрытием, подходящим для широкого применения;
малый вес и небольшие габаритные размеры;
простая регулировка крайних и промежуточных положений;
высокая точность и надёжность узлов привода;
электродвигатели в серии QT имеют высокие стартовый и крутящий моменты для "срыва" задвижки из конечного положения;
в редукторах приводов серии QT используется хорошо зарекомендовавшая себя червячная передача.

Все электроприводы серии QT в базовой версии имеют:

Ручное управление. При настройке или в экстренной ситуации возможно управление приводом в режиме ручного управления.
Механический указатель положения. Механический указатель положения используется для непрерывной индикации положения арматуры.

В зависимости от конструкции управляемой арматуры, отключение в крайних положениях должно проходить либо при достижении определенного положения, либо по усилию, Для осуществления этого привод оборудован двумя независимыми измерительными системами: отключение по положению и отключение по моменту. Вид отключения следует учитывать при настройке привода и средств управления приводом. Механически измеряемые величины: перемещение и момент, преобразуются с помощью выключателей в сигналы, используемые средствами управления приводом. Выключатели встроены в блок выключателей, который в базовом исполнении содержит четыре выключателя: один концевой выключатель для каждого из конечных положений ОТКРЫТО и ЗАКРЫТО и один моментный выключатель для каждого из направлений - ОТКРЫВАНИЕ и ЗАКРЫВАНИЕ. Концевые выключатели срабатывают при достижении крайнего положения, а моментные – при превышении установленного заранее момента. Возможна установка дополнительно двух выключателей для промежуточных положений.

Дистанционный датчик положения

Положение арматуры может передаваться в виде непрерывного сигнала для дистанционной индикации положения. Преобразование в аналоговый обратный сигнал происходит через датчик положения: прецизионный потенциометр. Действительное положение арматуры передается потенциометром и преобразуется электроникой в токовый сигнал.

Настраиваемый угол поворота

При ручной работе угол поворота ограничен внутренними концевыми ограничителями. Привод серии QT оставляется с углом поворота 90°. Угол поворота можно изменить в диапазоне от 80° – 110°

Защита от перегрузки

Моментное отключение, используемое для отключения в крайних положениях по моменту, служит для защиты от перегрузки на протяжении всего хода арматуры, даже если привод настроен на отключение по положению.

Обогреватель

Из-за больших колебаний температуры окружающей среды, возможно образование конденсата в электроприводе. Для предотвращения этого явления в блоке выключателей устанавливается обогреватель. Обогреватель рассчитан на непрерывную работу и всегда должен находиться под напряжением, особенно, во время паузы привода. Обогреватель представляет из себя нагревающий саморегулирующийся элемент резистивного типа мощностью 5 Вт - 20 Вт.

Защита электродвигателя

Для защиты электродвигателя от перегрева, в его обмотку встроены термовыключатели. При включении термовыключателей в цепи управления , они защищают обмотки от высоких температур, предотвращая пробой или разрушение изоляции. Термовыключатели разрывают цепь управления при превышении температуры обмоток 140 °С. При понижении температуры до значения между 120°С и 90°С следует их автоматическое восстановление.

Защита корпуса

Электроприводы соответствуют степени защиты корпуса IP 67 согласно EN 60 529. IP 67 означает защиту при погружении электропривода в воду до глубины максимум 1 м и времени работы на данной глубине до 30 минут.

Характеристики:

DN: 150
Давление, бар: 16
Напряжение, В: 380
Марка электропривода: QT 20-1
