Клапан проходной седельный регулирующий ВКСР Ду20 Kv_2,5 без ЭИМ (Вогезэнерго)

Артикул: 73401

Бренд: Вогезэнерго
Тип: клапан седельный
Диаметр условный (мм): 20

23 368,66 ₽

шт

Под заказ

Вогез - бренд белорусской компании Вогезэнерго, основанной в 1994 году. Направления деятельности - разработка и производство теплотехнического оборудования.

Самым первым продуктом, разработанным специалистами Вогезэнерго, стали узлы учета тепловой энергии. Спустя несколько лет были запущены в производство блоки регулирования ВТР-02, ВТР-04, седельные регулирующие клапаны ВКСР, регулирующие шаровые краны ВКШР и другое оборудование.

В настоящее время в ассортименте компании - современное теплотехническое оборудование, которое используется в жилищно-коммунальном хозяйстве и на производственных объектах.

Вогезэнерго - постоянный участник международных и региональных отраслевых выставок и семинаров, посвященных теплотехническому, энергосберегающему оборудованию, оборудованию для водоснабжения и систем отопления.

На нашем сайте представлены:

Контроллеры Вогез

Комплектующие к контроллерам Вогез

Бренд: Вогезэнерго
Тип: клапан седельный
Диаметр условный (мм): 20

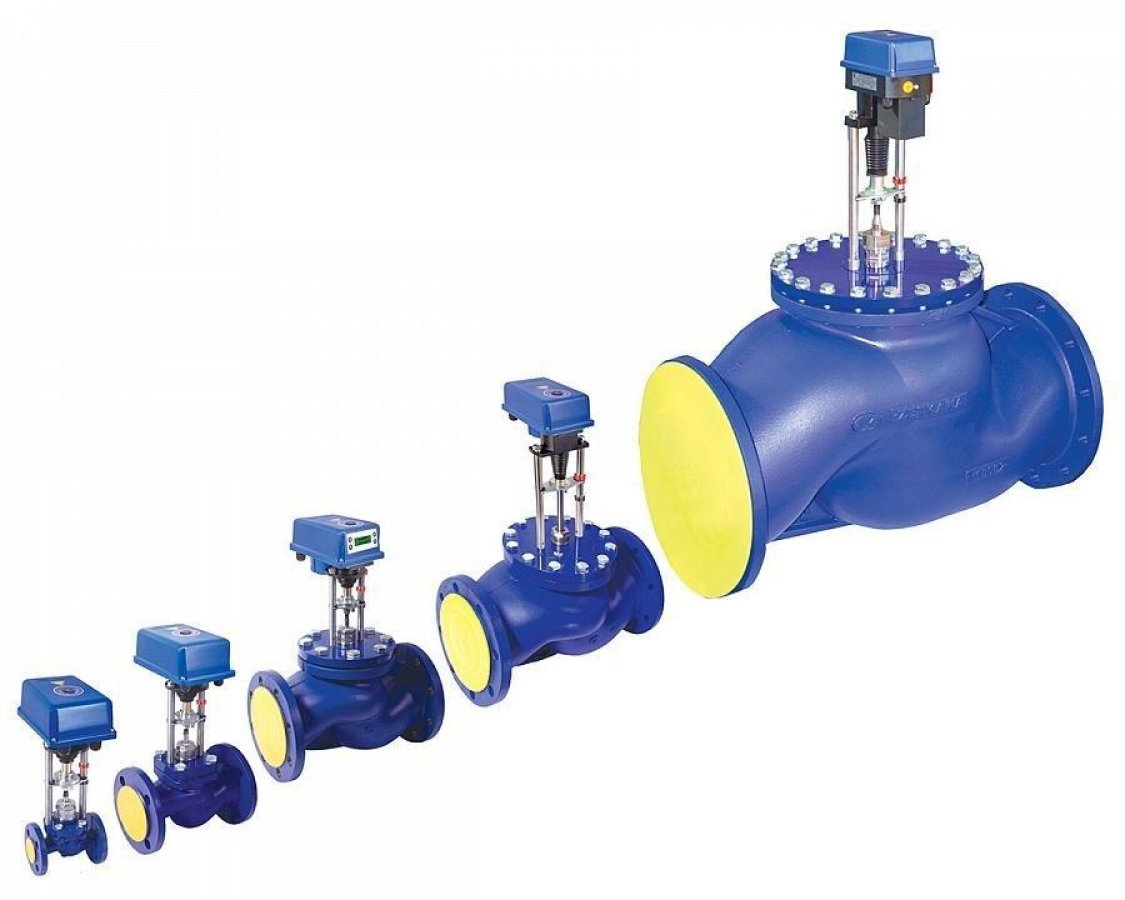

Клапан проходной седельный регулирующий ВКСР Ду20 (Kv 2,5) без ЭИМ (Вогезэнерго)

Клапаны регулирующие проходные седельные ВКСР - для регулирования расхода рабочих сред, протекающих по трубопроводам. Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.

Температура рабочей среды: от +1 °С до +150 °С

Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.

Материалы деталей:

Корпус: серый чугун;
Крышка корпуса: сталь 40Х (DN15-50); сталь 40Х13 (DN65-150); сталь 20 (DN200-300);
Седло, тарелка (поршень), плунжер, шток: сталь 40Х13;
Уплотнение штока: EPDM + PTFE;
Направляющие штока: PTFE;
Уплотнение в затворе: EPDM или PTFE (DN15, Kvу0,63-4,0; DN20-50);PTFE (DN65-300); «металл по металлу» (DN15, Kvу 0,25-0,4);
Драгоценных металлов не содержит.

Клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:

С управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
С управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
С аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
Со встроенным контроллером (интеллектуальный электропривод);
С функцией безопасности (самовозврат в задаваемое положение);
С резервным источником питания;
С универсальным управлением (аналоговым и трехпозиционным), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
Со степенью защиты IP54 или IP67.

Характеристики:

Номинальный диаметр DN, мм: 20
Номинальное давление PN, МПа: 1,6
Условная пропуская способность Kvy, м3/ч: 2,5
Пропускная характеристика: линейная
Условный ход штока, мм: 14

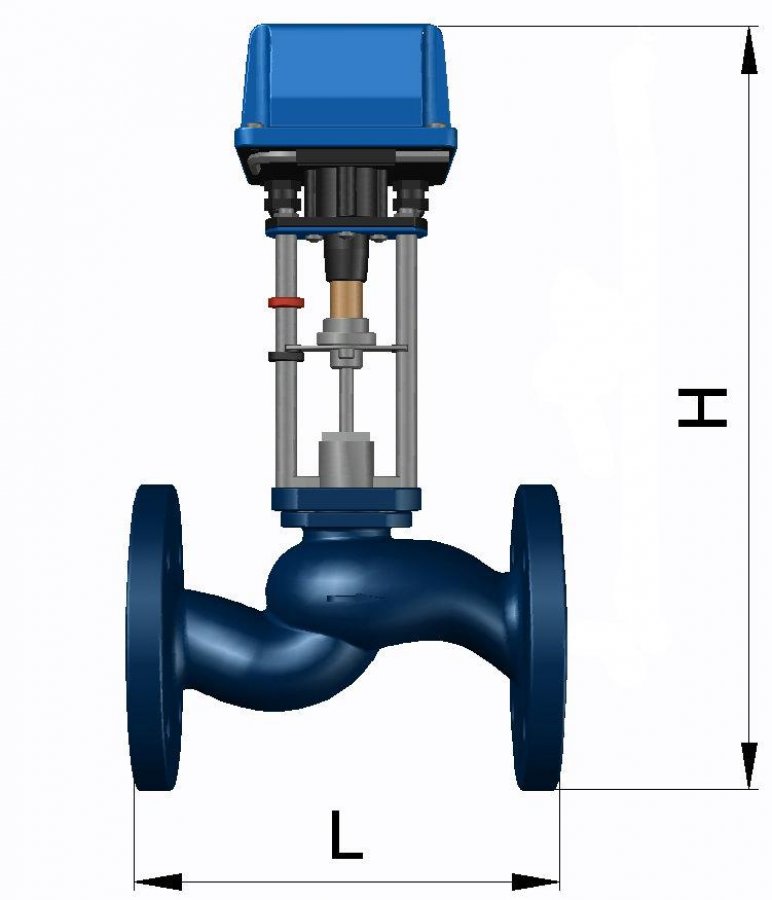

Строительная длина, L, мм: 150
Высота клапана с ЭИМ Н, не более: 345
Масса с ЭИМ ВЭП, кг не более: 6
