Клапан проходной седельный регулирующий ВКСР Ду80 Kv_100,0 без ЭИМ (Вогезэнерго)

Клапан проходной седельный регулирующий ВКСР Ду80 Kv 100,0, без ЭИМ (Вогезэнерго)

Клапаны регулирующие проходные седельные ВКСР - для регулирования расхода рабочих сред, протекающих по трубопроводам. Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.

Температура рабочей среды: от +1 °С до +150 °С

Рабочие среды: негорючие, взрывобезопасные, нетоксичные, химически нейтральные к материалам деталей жидкости, в том числе вода, водные растворы этиленгликоля и пропиленгликоля с концентрацией до 60 %.

Материалы деталей:

Корпус: серый чугун;
Крышка корпуса: сталь 40Х (DN15-50);  сталь 40Х13 (DN65-150); сталь 20 (DN200-300);
Седло, тарелка (поршень), плунжер, шток:  сталь 40Х13;
Уплотнение штока: EPDM + PTFE;
Направляющие штока: PTFE;
Уплотнение в затворе:  EPDM или PTFE (DN15, Kvу0,63-4,0;  DN20-50);PTFE (DN65-300); «металл по металлу» (DN15, Kvу 0,25-0,4);
Драгоценных металлов не содержит.

Характеристики:

Номинальный диаметр DN, мм: 80
Номинальное давление PN, МПа: 1,6
Условная пропуская способность Kvy, м3/ч: 100
Пропускная характеристика: линейная
Условный ход штока, мм: 20

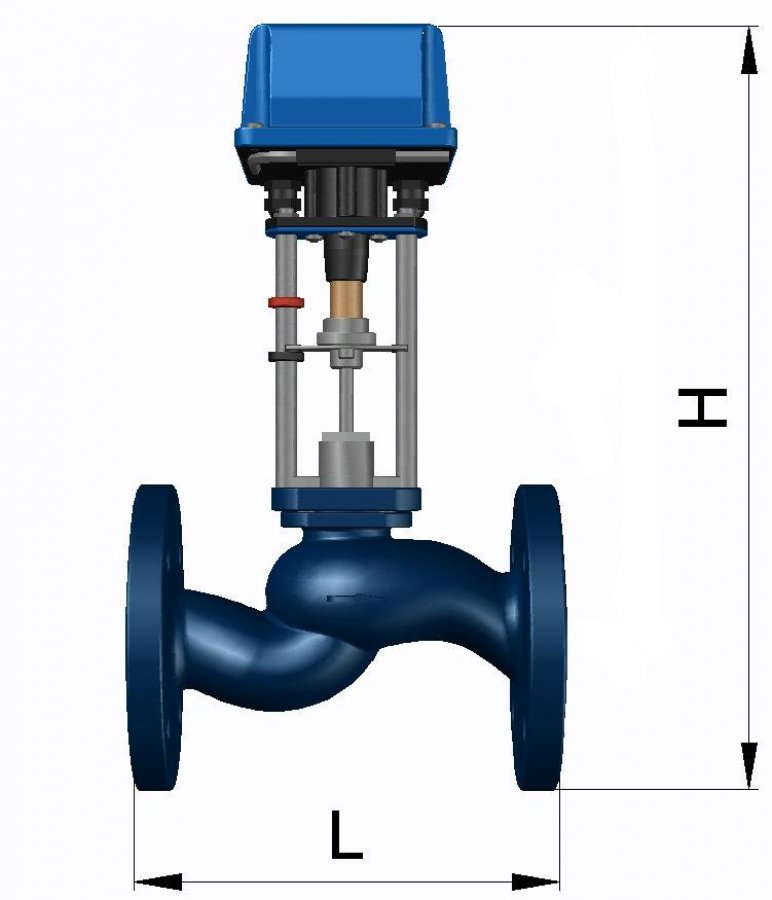

Строительная длина, L, мм: 310
Высота клапана с ЭИМ Н, не более: 470
Размер Н1, мм, не более: 365
Масса с ЭИМ ВЭП, кг не более: 28
