Клапан трехходовой фланц. ВКТР Ду150 Kv_400 без ЭИМ (Вогезэнерго)

Артикул: 61901

Бренд: Вогезэнерго
Тип: клапан 3-ходовой
Диаметр условный (мм): 150

203 901,74 ₽

шт

Под заказ

Вогез - бренд белорусской компании Вогезэнерго, основанной в 1994 году. Направления деятельности - разработка и производство теплотехнического оборудования.

Самым первым продуктом, разработанным специалистами Вогезэнерго, стали узлы учета тепловой энергии. Спустя несколько лет были запущены в производство блоки регулирования ВТР-02, ВТР-04, седельные регулирующие клапаны ВКСР, регулирующие шаровые краны ВКШР и другое оборудование.

В настоящее время в ассортименте компании - современное теплотехническое оборудование, которое используется в жилищно-коммунальном хозяйстве и на производственных объектах.

Вогезэнерго - постоянный участник международных и региональных отраслевых выставок и семинаров, посвященных теплотехническому, энергосберегающему оборудованию, оборудованию для водоснабжения и систем отопления.

На нашем сайте представлены:

Контроллеры Вогез

Комплектующие к контроллерам Вогез

Бренд: Вогезэнерго
Тип: клапан 3-ходовой
Диаметр условный (мм): 150

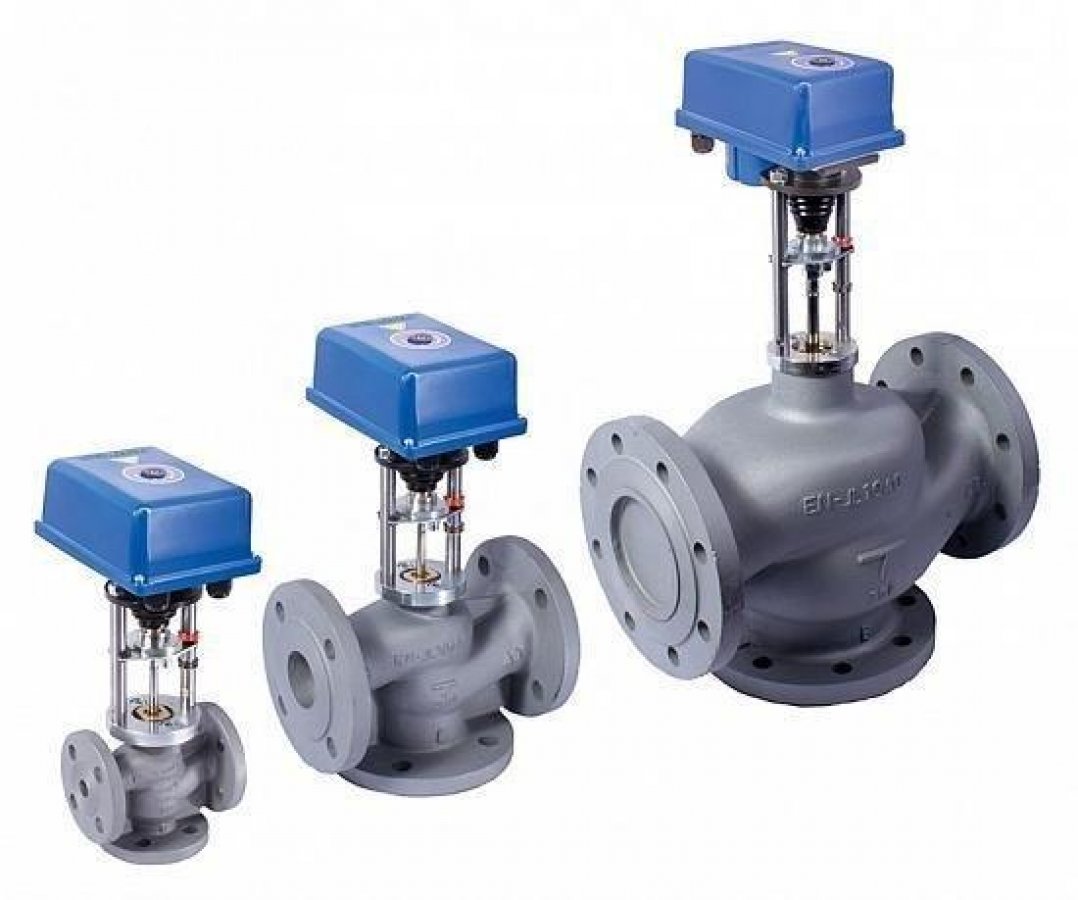

Клапан трехходовой фланц. ВКТР Ду150 Kv 400 без электрического исполнительного механизма (Вогезэнерго)

Клапаны регулирующие трехходовые ВКТР - для регулирования расхода, смешивания или разделения рабочих сред, протекающих по трубопроводам.

Трехходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.

Температура рабочей среды: от +1 до +150 °С.

Материалы деталей:

Корпус:
- DN 15-50: серый чугун;
- DN 65-300: высокопрочный чугун (ВЧ) PN 2,5 МПа;;
Шток: нержавеющая сталь;
Плунжер:
- DN 15-50: латунь;
- DN 65-300: нержавеющая сталь;
Уплотнение штока: EPDM;
Направляющие штока: PTFE;
Уплотнение в затворе: «металл по металлу»;
Драгоценных металлов не содержит.

Клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:

С управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
С управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
С аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
Со встроенным контроллером (интеллектуальный электропривод);
С функцией безопасности (самовозврат в задаваемое положение);
С резервным источником питания;
С универсальным управлением (аналоговым и трехпозиционным), с питанием ~220В, 50 Гц или 24В постоянного или переменного тока;
Со степенью защиты IP54 или IP67.

Характеристики:

Номинальный диаметр DN, мм: 150
Номинальное давление PN, МПа: 1,6
Условная пропуская способность Kvy, м3/ч: 400
Пропускная характеристика: А-АВ - равнопроцентная; В-АВ - линейная
Условный ход штока, мм: 40

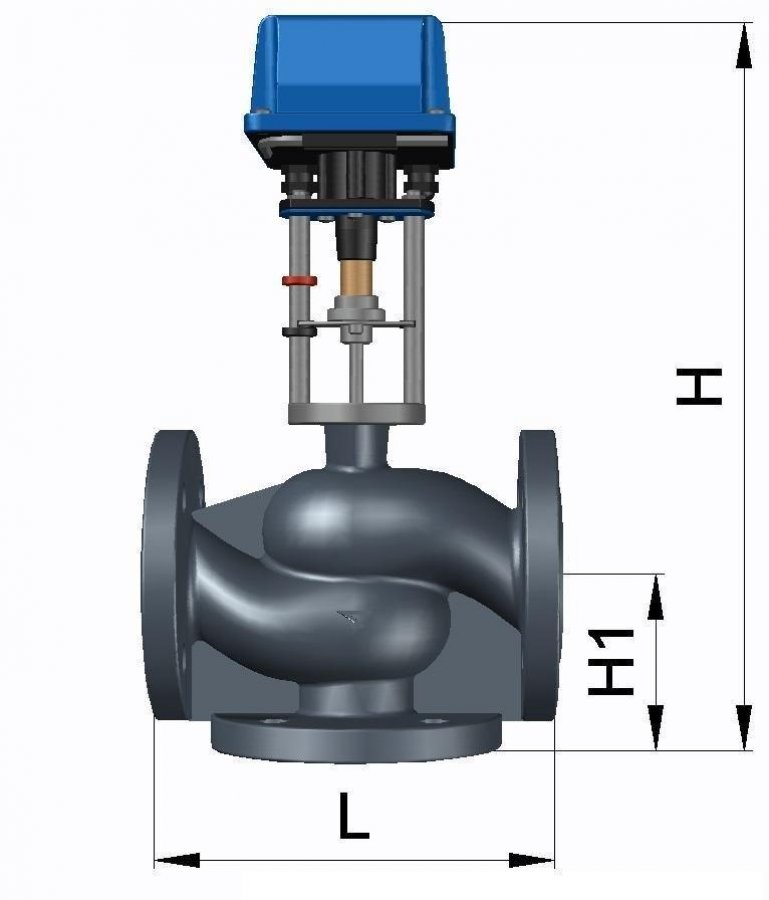

Строительная длина, L, мм: 480
Высота клапана с ЭИМ Н, не более: 755
Размер Н1, мм, не более: 219(ВЧ-01А)
Масса с ЭИМ ВЭП, кг не более: 74
