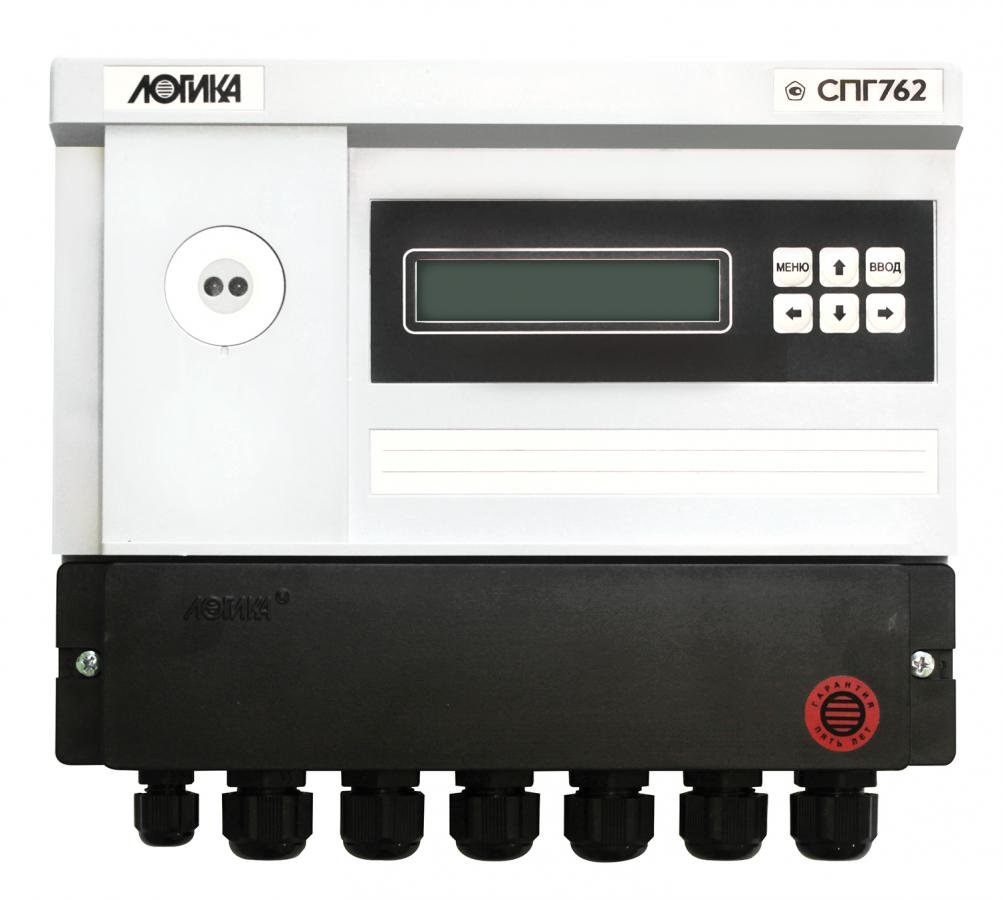

Корректор СПГ762.2

Корректор СПГ762.2

Предназначены для измерения электрических сигналов, соответствующих параметрам чистых газов и газовых смесей различного состава, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).

Конфигурация входов: 8I+ 4F+ 4R (без подключения адаптеров АДС97), 12I+ 8F+ 8R (с одним адаптером АДС97), 16I+12F+12R (с двумя адаптерами АДС97).

Функции:

• Коммерческий учет газов;
• Контроль технологических параметров потока газа;
• Организация систем диспетчеризации и контроля потребления газа.

Алгоритмы вычислений расхода и объема соответствуют ГОСТ 8.586.1-2005... ГОСТ 8.586.5-2005, ГОСТ 8.740-2011.

Алгоритмы вычислений физических характеристик природного газа соответствуют ГОСТ 30319.1-2015... ГОСТ 30319.3-2015 для рабочих условий Ра=0,1... 12 МПа, Т=250... 340 К, ρ=0,66... 1,5 кг/м3.

Физические характеристики других, из числа перечисленных выше, газов вычисляются по уравнениям ВНИЦ СМВ для рабочих условий, индивидуальных для каждого газа, в пределах Ра=0,05... 10 МПа, Т=223... 473 К.

Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа, а также, при необходимости, с датчиками плотности и влажности.

Корректоры могут обслуживать до двенадцати трубопроводов.

Непосредственно к прибору могут быть подключены:

• 8 преобразователей с выходными сигналами тока 0-5, 0-20 или 4-20 мА;
• 4 преобразователя с выходным импульсным или частотным сигналом 0-5 кГц;
• 4 термопреобразователя сопротивления с характеристиками 50П, Pt50, 100П, Pt100, 50М, 100М.

Для модели 762.2 посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, количество входов для подключения датчиков может быть увеличено.

Адаптер АДС97 имеет 4 входа для подключения датчиков расхода с импульсными выходными сигналами, 4 входа для подключения датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для подключения термопреобразователей сопротивления. К корректору СПГ762.2 можно подключить один или два адаптера АДС97.

Корректор осуществляет непрерывный контроль входных электрических сигналов и параметров потока газа. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу.

Существует три типа архивов, имеющие различную глубину хранения:

• Часовые архивы - 1080 ч;
• Суточные архивы - 366 сут.;
• Месячные архивы - 24 мес.;

В специальных архивах ведется учет полного времени работы, перерывов электропитания и изменений настроечных параметров.

Приборы имеют два уровня защиты данных: пароль и защищенный пломбой механический переключатель. Время последнего включения и выключения переключателя защиты данных фиксируется программой прибора и не может быть изменено пользователем.

Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C, оптическим по стандарту IEC1107, одним (мод.762.1) или двумя (мод. 762.2) RS485. Максимальная скорость обмена данными по всем интерфейсам равна 57600 бод.

Второй интерфейс RS485 в модели 762.2 предназначен, главным образом, для подключения адаптеров - расширителей АДС97, но может применяться и для объединения приборов в сеть.

Программные средства СПСеть®, ПРОЛОГ, ОРС-сервер «ЛОГИКА» поддерживают обмен данными с приборами. Программа ТЕХНОЛОГ поддерживает их в части автоматизации процедур поверки.
