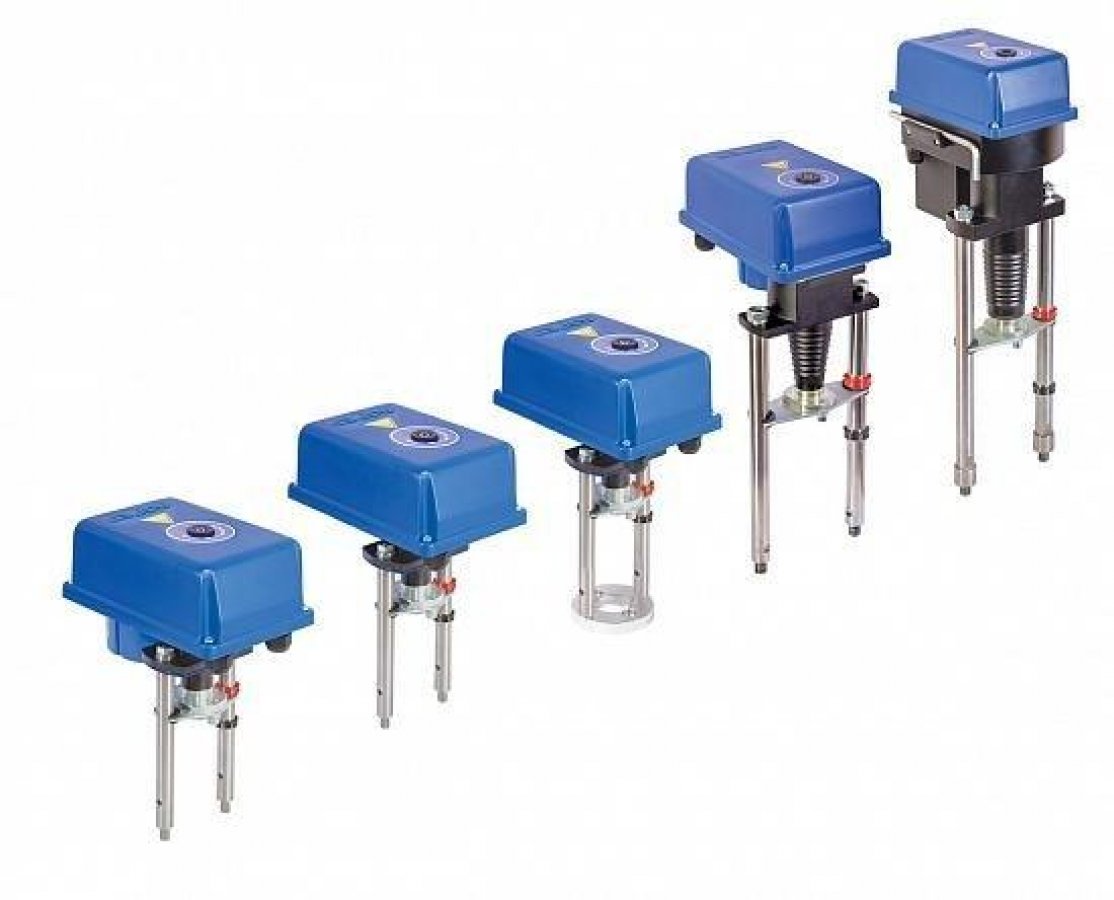

Механизм исполнительный электрический прямоходный ВЭП-115М-1600/50-20-220В IP65-К универсальный (Вогезэнерго)

Механизм исполнительный электрический прямоходный ВЭП-115М-1600/50-20-220В IP65-К универсальный (Вогезэнерго)

Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 1600Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями, степенью защиты - IP65.

Предназначен для управления двухходовыми и трехходовыми клапанами. ЭИМ изготавливают в климатическом исполнении УХЛ 4 по ГОСТ 15150. ЭИМ не предназначен для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытия, изоляции и материалов, а также во взрывоопасных средах.

Электропривод выполнен на базе шагового электродвигателя. Питание и управление осуществляется от платы управления. Номинальное время полного хода задается переключателем.

Отключение электродвигателя производится при нагрузке 1,2-1,3 номинального усилия, то есть в крайних положениях штока клапана или при заклинивании. Схема защиты исключает дальнейшее исполнение команд в данном направлении. Сброс схемы защиты происходит при подаче команды на движение в противоположном направлении.

Для перемещения регулирующего органа ЭИМ вручную предназначен стандартный шестигранный ключ, который включается в комплект поставки.

Характеристики:

Номинальное усилие, Н: 1600
Номинальный полный ход, мм: 20
Напряжение питающей сети: 220 В, 50 Гц
Управление: трехпозиционное ~220В
Защита двигателя от перегрузки: электронная
Класс защиты от поражения электрическим током: II
Регулируемые переключатели положений " открыт" или "закрыт" (2 шт.): +
Режим работы по ГОСТ IEC 60034-2014: S4 - 25% ПВ, 630 переключений в час
Степень защиты: IP65
