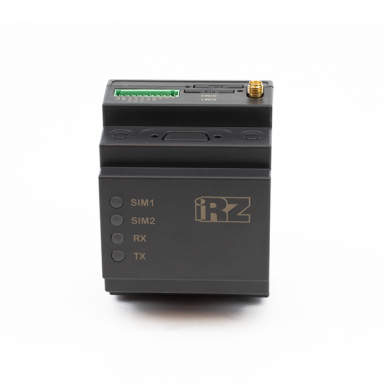

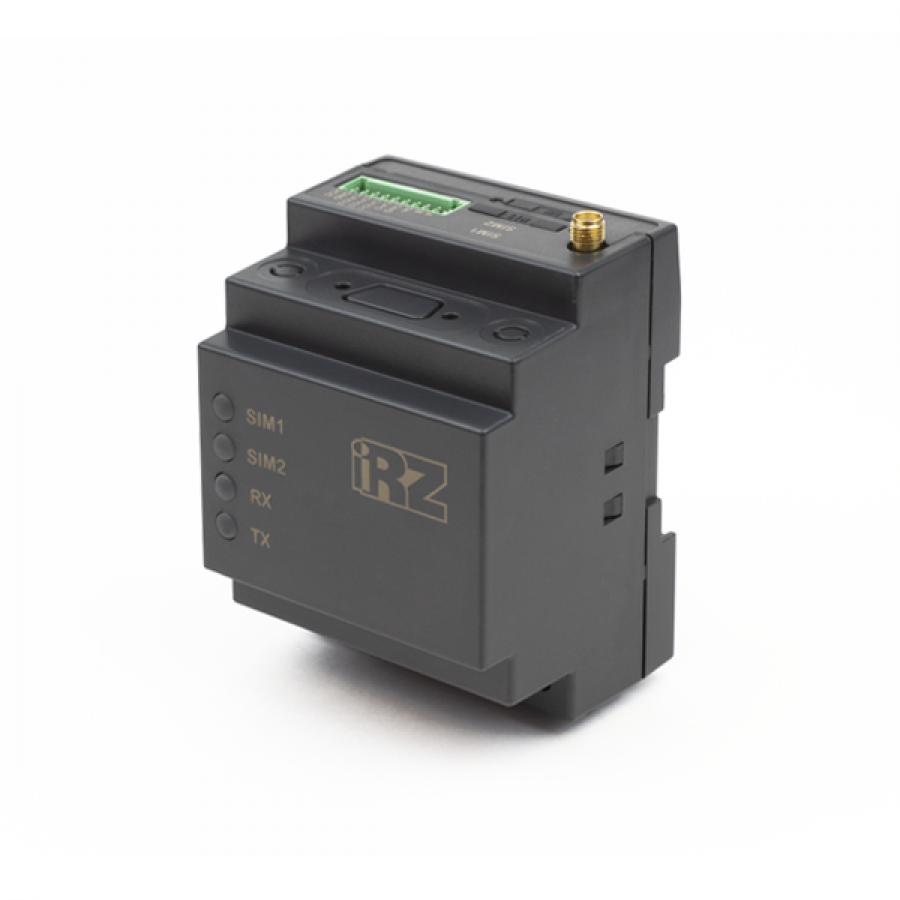

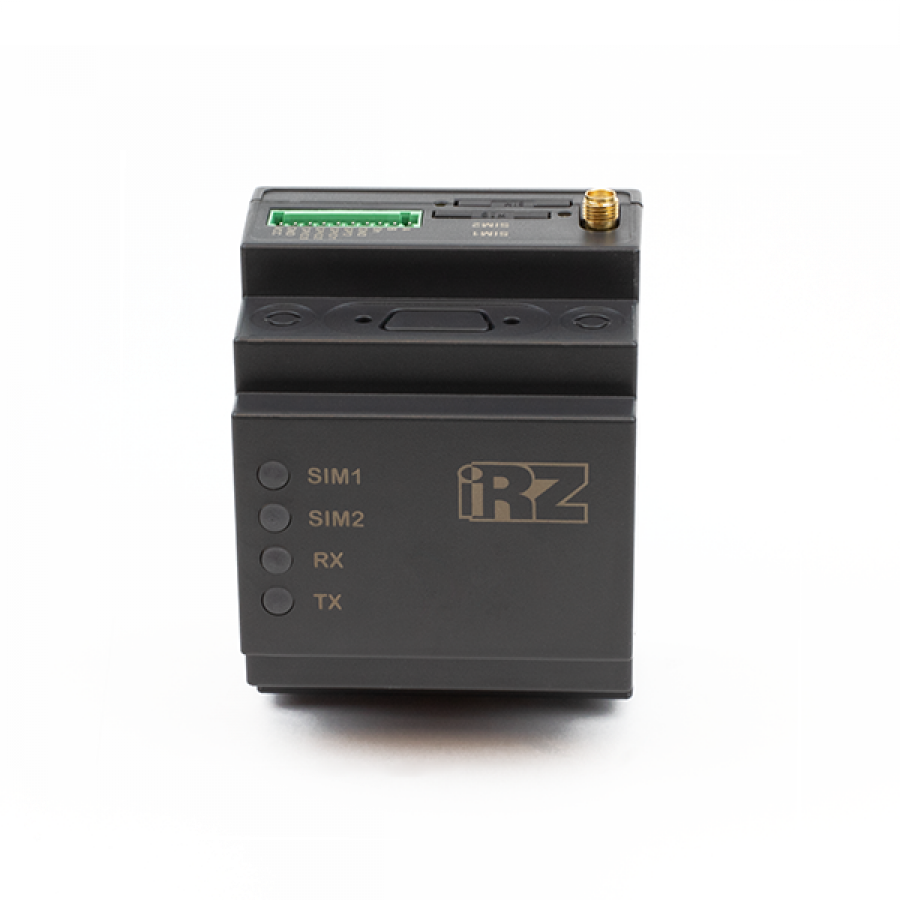

Модем ATM42.B 4G/GPRS со встр.ПО IRZ

Модем ATM42.B 4G/GPRS со встр. ПО IRZ

Беспроводные 4G модемы iRZ ATM42.А/iRZ ATM42.B обеспечивают передачу данных в сетях 4G и GPRS по стеку протоколов TCP/IP. Модемы ATM42.А/ ATM42.B автоматически подключаются к сети и устанавливают соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 и/или RS232. Модем отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

Внимание! Модем не предназначен для работы на диспетчерских компьютерах в качестве вызывающего (ведущего) модема в режиме CSD. Для этих целей мы рекомендуем использовать модемы MC52iT или диспетчерский комплект. Узнать цену на диспетчерский комплект.

Основные функции и возможности модема:

• возможность одновременной работы с 5-ю соединениями;
• возможность одновременной работы в режимах «клиент» и «сервер»;
• прозрачный режим TCP/IP-to-COM;
• возможность одновременной работы с двумя интерфейсами (RS232 и RS485);
• возможность работы с резервным IP-адресом сервера или резервным сервером;
• возможность резервной работы через CSD;
• две SIM-карты для резервирования услуг, предоставляемых операторами связи;
• индикация оптимального уровня сигнала сотового оператора при монтаже (без использования ПК);
• отправка SMS на заданный номер при потере соединения с сервером;
• различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
• Modbus RTU/TCP конвертер, позволяет преобразовывать промышленный протокол Modbus RTU в протокол Modbus TCP и обратно;
• автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
• 8 GPIO (3 входа/выхода GPIO, 1 силовой выход GPO для питания стороннего оборудования, 4 выхода GPO на разъеме DB9-F);
• управление внешними входами/выходами по SMS-командам или через Интернет;
• отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
• ждущий и спящий режимы работы для экономии трафика и электроэнергии;
• настройка множества модемов со схожими параметрами с помощью программы ATM Control SE;
• удаленная настройка и администрирование с помощью специализированного ПО iRZ Collector;
• устойчивость к сбоям при обновлении встроенного программного обеспечения;
• настройка и контроль через Bluetooth-приложение ATM Control SE (опционально, при наличии Bluetooth на устройстве);

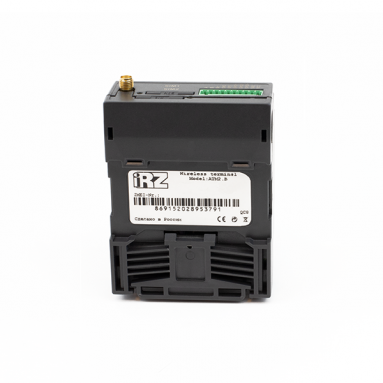

• корпус с креплением на DIN-рейку.

МОДЕМЫ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С ЭЛЕКТРОСЧЕТЧИКАМИ:
• Меркурий 230 • Миртек 1-РУ • Миртек 3-РУ • ПСЧ 3А-06 • ПСЧ 3ТА-07 • ПСЧ 4ТМ-05М • СЭТ 4ТМ.02М • Энергомера СЕ303 • Нева МТ 313 • Вектор-3 АRT2 • Вектор-100 • Вектор-300 • ЦЭ 2727А Е4ОР • ЦЭ 2726А Е4ОР (ООО «СПбЗИП»)

МОДЕМЫ СЕРИИ АТМx ПРОТЕСТИРОВАНЫ С ТЕПЛОСЧЕТЧИКАМИ:
• Теплоком ВКТ7 • Логика СПТ 942 • Логика СПТ 943 • Логика СПТ 961 • Промприбор ТМК-Н120 • Промприбор ТМК-Н130 • Взлет ТСРВ-033 • Взлет ТСР-024-М • Эльф-04 • Карат-307 Термотроник ТВ7 • ТБН Энергосервис КМ-5

Характеристики:

Диапазон рабочих частот:
• 2G: 900/1800 МГц
• 4G: B1/B3/B5/B7/B8/B20

Выходная мощность передатчика:

• E-GSM900 — 33 дБм ±2 дБ
• DCS1800 — 30 дБм ±2 дБ
• E-GSM900 (8-PSK) — 27 дБм ±3 дБ
• DCS1800 (8-PSK) — 26 дБм +3/-4 дБ
• LTE-FDD — 23 дБм +/-2.7 дБ

Технологии передачи данных:

• LTE-FDD: B1/B3/B5/B7/B8/B20
• GSM/GPRS/EDGE: 900/1800 МГц
• CSD
• SMS
• USSD
• Bluetooth (опционально)

Скорость передачи данных:

• LTE Cat.1 — до 5 Мбит/сек (выгрузка), до 10 Мбит/сек (скачивание)
• EDGE — до 236.8 Кбит/сек (скачивание и выгрузка)
• GPRS — до 85.6 Кбит/сек (скачивание и выгрузка)

Характеристики аппаратной части:

• Количество SIM-карт — 2
• Micro-USB для настройки и протоколирования работы модема
• Количество последовательных интерфейсов – 2 (RS232 и RS485)
• Скорость обмена данными через интерфейсы RS232 и RS485, бод: 600; 1200; 2400; 4800; 9600; 14400; 19200; 28800; 38400; 56000; 57600; 115200
• Варианты питания модема — 7-40 В DC или ~220 В AC (только ревизия ATM42.B)

Электрические характеристики:

От внутреннего блока питания (только ревизия ATM42.B):
• Напряжение питания AC от 90 до 264 В
• Частота напряжения питания 50/60 Гц

От внешнего блока питания:

• Напряжение питания DC от 7 до 40 В
• Ток потребления в режиме GPRS, не более:
• при напряжении питания +12 В — 250 мА
• при напряжении питания +24 В — 125 мА
• Ток потребления в ждущем режиме, не более:
• при напряжении питания +12 В — 80 мА
• при напряжении питания +24 В — 40 мА
• Ток потребления в спящем режиме, типовое значение:
• при напряжении питания +12 В – 0,73 мА
• при напряжении питания +24 В – 1,03 мА
• Ток потребления в спящем режиме, не более:
• при напряжении питания +12 В – 0,8 мА
• при напряжении питания +24 В – 1,15 мА

Разъёмы и интерфейсы:

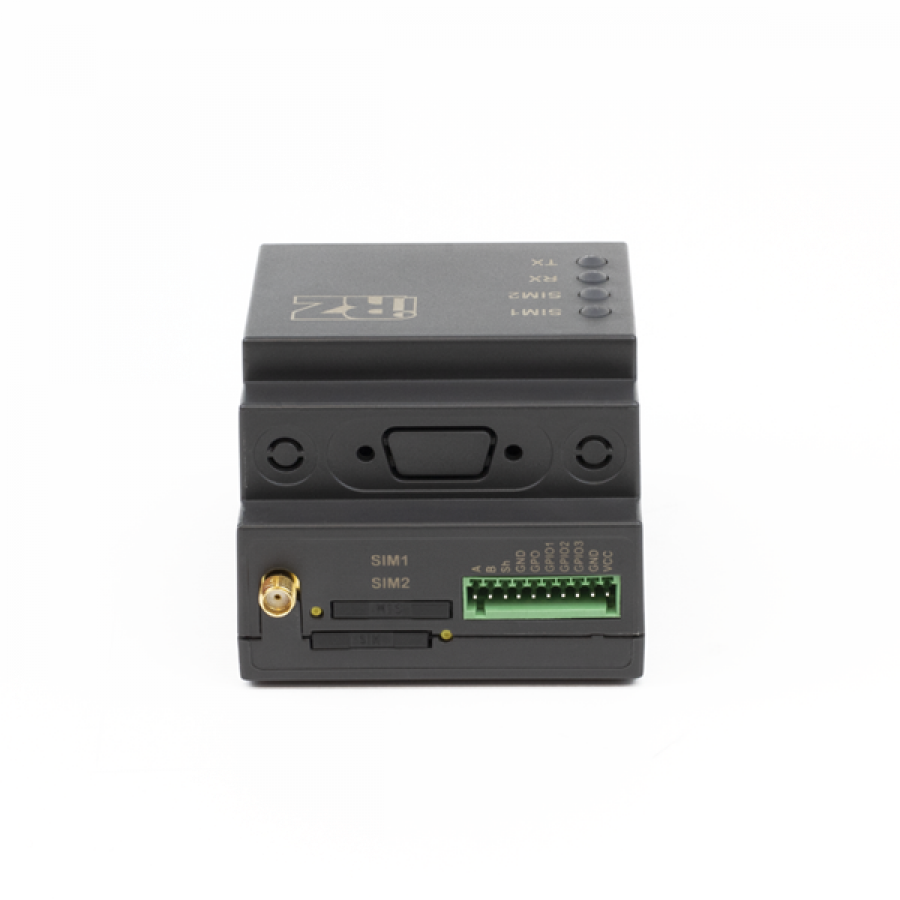

• 10-контактный разрывной коннектор (RS485, 1 GPO, 3 GPIO, питание модема 7-40 В)

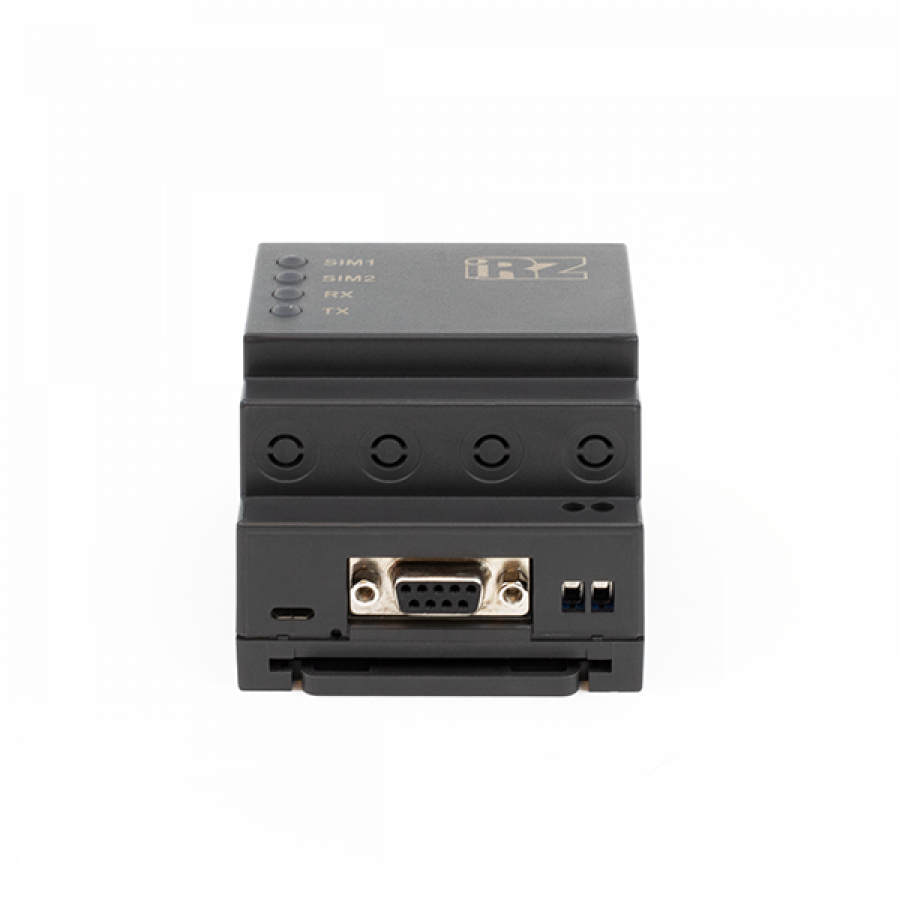

• Разъем DB9-F (интерфейс RS232, 4 GPO)
• Разъем Micro-USB (интерфейс USB 2.0)
• Разъем SMA-F для подключения GSM-антенны
• Винтовой клеммный коннектор (питание модема ~220В/50Гц, только ревизия ATM42.B)
