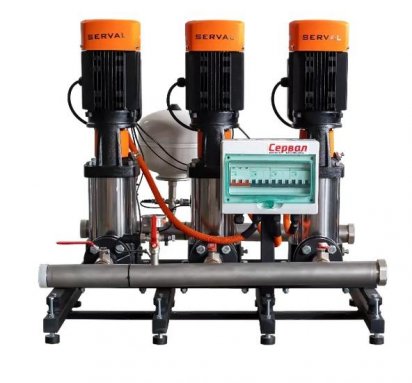

Насосная установка повышения давления Сервал-МЧ 2 VСЕ 7-100

Насосная установка повышения давления Сервал-МЧ 2 VСЕ 7-100

Насосные станции Сервал – это комплексные устройства для повышения давления воды, основанные на базе нескольких центробежных насосных агрегатов Сервал, установленных на общей раме-основании с дополнительным оборудованием, шкафом электропитания из нержавеющей или оцинкованной стали, всасывающим и напорным коллектором из нержавеющей стали с запорной арматурой и обратными клапанами.

Применение надежных элементов в схемах электропитания насосов от мирового лидера рынка электроустановочного оборудования позволяет обеспечить долговременное функционирование насосных станций.

Особенности:

• Резервный насос на каждой станции. При увеличении объёмов разбора воды сверх проектного, резервный насос автоматически включается с целью поддержания заданного давления и обеспечения необходимого расхода.
• Частотный преобразователь на каждом насосе. На каждом насосном агрегате установлен преобразователь частоты (ПЧ) со встроенным контроллером. Передача данных между ПЧ осуществляется через кабельные линии по стандарту RS-485. В случае выхода из строя основного (ведущего) ПЧ управление станцией переходит к резервному ПЧ и продолжается работа всех остальных насосов в станции.
• Реле защиты от сухого хода. Для защиты насосов от работы без воды на всасывающем коллекторе установлено специальное реле, контролирующее наличие воды. При отсутствии воды насосная станция будет отключена и автоматически возобновит работу после подачи воды. В насосных станция питаемых от резервуаров функцию защиты насосов от работы без воды осуществляет поплавковый выключатель, установленный в резервуаре или датчик наличия воды во всасывающем коллекторе.
• Гидроаккумулятор. Для выравнивания незначительных скачков давления воды, создаваемых насосами во время работы, и снижения их воздействия на датчики давления, применяется гидроаккумулятор объёмом от 8 литров. Он также способствует точному переключению в режим экономии электроэнергии при отсутствии водоразбора.
• Два датчика давления. С целью повышения надёжности работы в насосной станции применено два датчика давления: основной и резервный. В случае выхода из строя основного датчика давления или подключенного к нему ПЧ произойдёт автоматическое переключение работы насосной станции на резервный датчик давления.
• Двухподвесная конструкция рамы-основания. Для максимального снижения воздействия естественной вибрации насосов во время работы применена специальная двухуровневая система на основе виброгасящих элементов Kipp. Для удобства установки насосной станции виброопоры нижнего уровня имеют резьбовую регулировку по высоте в широком диапазоне.

Характеристики:

Подача: до 1200 м3/ч
Напор: до 290 м
Максимальное рабочее давление: до 20 бар
Температура окружающей среды: до +40°C
Температура перекачиваемой жидкости: от 0°C до +120°C
Трёхфазное электропитание: 380В
Мощность: до 500 кВт
