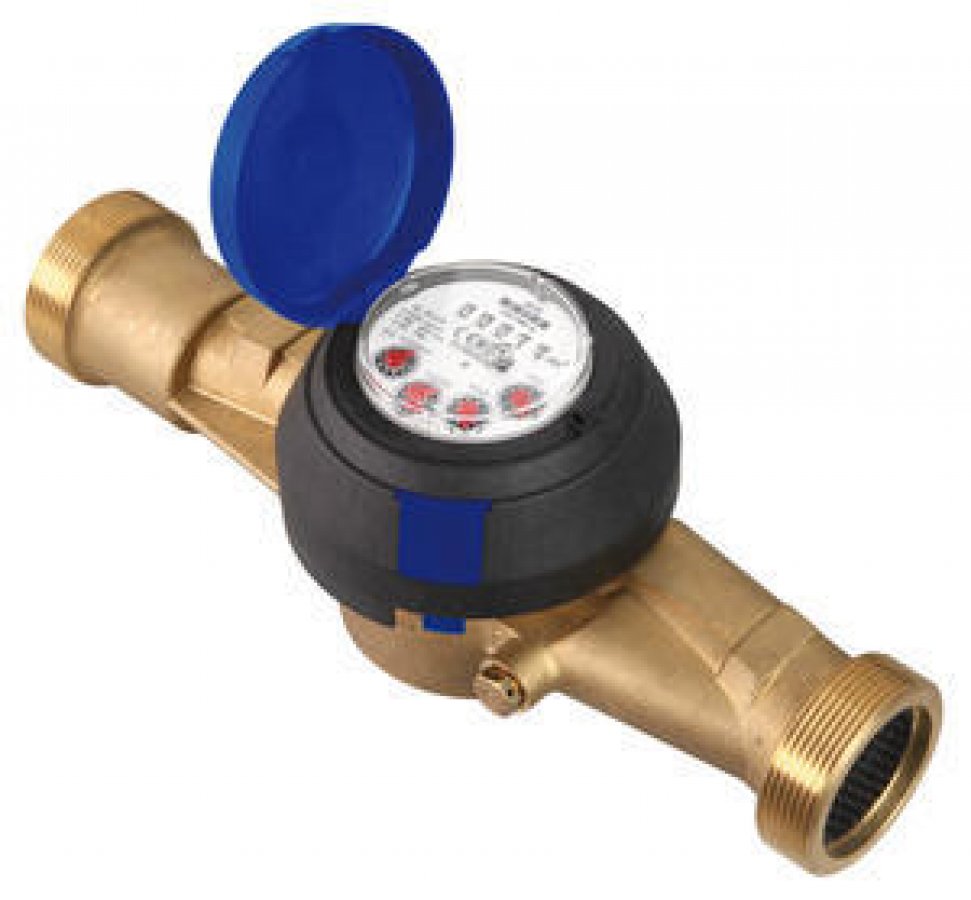

Счетчик воды ВСХН-25 (IP54/до 50*С /260мм/без присоед.) (Тепловодомер)

Счетчик воды ВСХ(Н)-25 (IP54/до 50*С/260мм/без присоед.) (Тепловодомер)

Счетчики ВСХН-25 применяют для проведения измерений и учета объема расходуемой технической и питьевой холодной воды. Они предназначены для установки на трубопроводах с диаметром проходного отверстия 25 мм. Данные измерений отображаются цифрами на табло при помощи роликового и стрелочного указателя и показывают расход воды в метрах кубических с точностью до долей. Счетчики этой марки применяются для учета расхода воды в промышленных масштабах и могут быть установлены в цехах или лабораториях различных предприятий.

Условия эксплуатации

Счетчики воды ВСХН-25 устанавливают на системах холодного водоснабжения с давлением подачи воды не выше 1,6 МПа, и температурой рабочей среды от 5 до 50 °С. Температура окружающей среды в месте установки счетчика также должна быть не ниже 5 °С. Их размещают только в отапливаемых помещениях в местах, недоступных для затопления и попадания влаги извне.

Поверка счетчиков воды ВСХН-25 производится раз в 6 лет.

Особенности:

Простота конструкции и монтажа.
Надежность.
Достаточно высокая точность показаний.
Длительный срок эксплуатации при эксплуатации в подходящих условиях.
Возможность монтажа при помощи присоединителей.
Малые габариты и возможность размещения в условиях ограниченного пространства.

Характеристики:

Диаметр условного прохода, DN: 25
Тип: крыльчатый, одноструйный, сухого типа
Температура, °С: +5...+50
Расход воды, м3/ч, для счетчиков холодной воды
- наименьший Q min Класс А / Класс В: 0,14/0,07
- переходный Qt Класс А / Класс В: 0,35/0,28
Номинальный Qn класс А и класс В: 3,5
Наибольший Qmax класс А и класс В: 7,0
Порог чувствительности, м3 /ч, не более: 0,05
Максимальное рабочее давление: 1,6 МПа
Потеря давления: при максимальном расходе не превышает 0,1 МПа
Наибольшее значение роликового указателя: 99999
Наименьшая цена деления, м3: 0,0005
Присоединение к трубопроводу: резьбовое 1” 1/4”
Габаритные размеры (Д×В×Ш), мм, не более: 260×120×111
Масса счетчиков, кг: 2,2
Средний срок службы, не менее: 12 лет
Гарантийный срок: 24 месяцев
Межповерочный интервал: 6 лет
Монтажная длина, мм: 260
