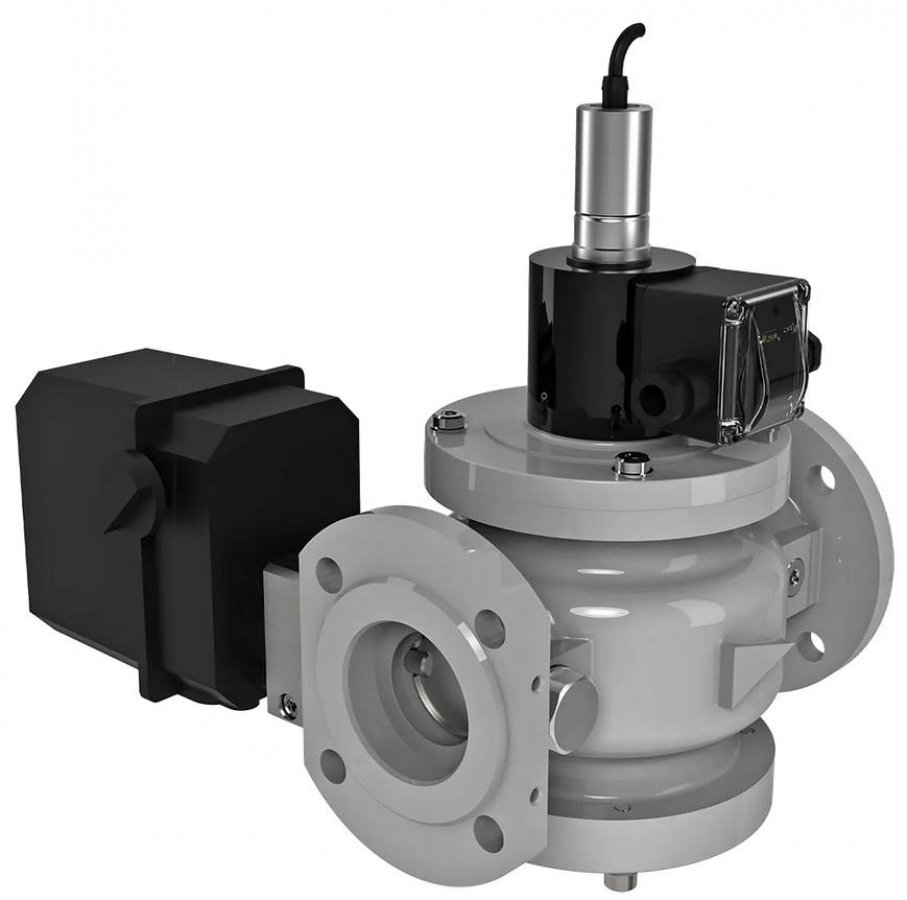

Клапан газовый алюм. корпус (Термобрест) ВН4М-1КП, Ру 1, У3.1 Ду100 фланц. с электроприводом

Клапан газовый (алюм. корпус) (Термобрест) ВН4М-1КП, Ру 1, У3.1, Ду100

Клапаны электромагнитные двухпозиционные фланцевые с электроприводом регулятора расхода (привод SP0) и датчиком положения

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

Клапан с пропорциональным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод
заслонки; установка расхода производится с помощью установки концевых выключателей на
электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

Материал корпуса: алюминиевые сплавы АК120Ч, АК12ПЧ

Климат. исполнение: У3.1 (-30...+60 °C).

Макс. раб. давление: 3 бар (0,3 МПа).

Температура раб. среды: (-60...+70 °C) – по умолчанию; (-45...+120 °C) – по специальному заказу.

Степень защиты клапана: общепромышленное исполнение - IP65.

Степень защиты электропривода: общепромышленное исполнение - IP54.

Напряжение питания электромагнитной катушки, В: 220, 110, 24 переменного тока; 24 постоянного тока.

Напряжение питания электропривода расхода: 220 в (50 Гц).

Характеристики:

DN: 100
Диапазон присоедин. давления, МПа: 0 - 0,1
L, мм: 350
Потребляемая мощность, Вт: 65/32,5
